มาตรฐานการตอกเสาเข็มคืออะไร? แนวทาง ความสำคัญ และสิ่งที่ควรรู้ก่อนเริ่มงานฐานราก
เสาเข็มคือหัวใจสำคัญของงานฐานรากในโครงการก่อสร้างทุกประเภท ไม่ว่าจะเป็นบ้าน อาคารสูง หรือโรงงานอุตสาหกรรม การตอกเสาเข็มที่ไม่ได้มาตรฐานอาจทำให้โครงสร้างทรุดตัวในระยะยาว เกิดความเสียหายทั้งด้านโครงสร้างและความปลอดภัย ดังนั้น “มาตรฐานการตอกเสาเข็ม” จึงเป็นสิ่งสำคัญที่เจ้าของโครงการ วิศวกร และผู้รับเหมาควรเข้าใจอย่างถ่องแท้ เพื่อควบคุมคุณภาพงานให้มั่นคงและปลอดภัย
หัวข้อ
มาตรฐานการตอกเสาเข็มคืออะไร?
มาตรฐานการตอกเสาเข็ม (Pile Driving Standards) คือ ข้อกำหนดทางวิศวกรรมที่ใช้ควบคุมขั้นตอน การวางแผน และวิธีการตอกเสาเข็มให้ได้คุณภาพตรงตามที่ออกแบบไว้ โดยเน้นเรื่องความปลอดภัย ความมั่นคง ความลึก และจำนวนครั้งของการตอกที่เหมาะสม เพื่อให้เสาเข็มรับน้ำหนักได้อย่างปลอดภัยและสม่ำเสมอ
อ้างอิงมาตรฐานที่ใช้ในประเทศไทย
- มาตรฐานของวิศวกรรมสถานแห่งประเทศไทย (ว.ส.ท.)
- มาตรฐาน ASTM D4945 (Pile Driving Analyzer)
- คู่มือออกแบบฐานราก กรมโยธาธิการและผังเมือง
- ข้อกำหนดงานฐานรากในงานก่อสร้างราชการ
ขั้นตอนการตอกเสาเข็มตามมาตรฐาน
1. การเตรียมพื้นที่ก่อนตอก
- ตรวจสอบตำแหน่งตามแบบวิศวกรรม
- ปรับระดับพื้นดินให้เรียบและแข็งแรง
- ทำการขุดหรือเตรียมหลุมเสาเข็มหากจำเป็น
2. การตั้งเสาเข็มให้ตรงแนว
- ใช้เครื่องมือวัดแนวตั้ง (plumb bob หรือกล้อง total station)
- ควบคุมความเอียงไม่เกินค่าที่กำหนด (โดยปกติ ±1%)

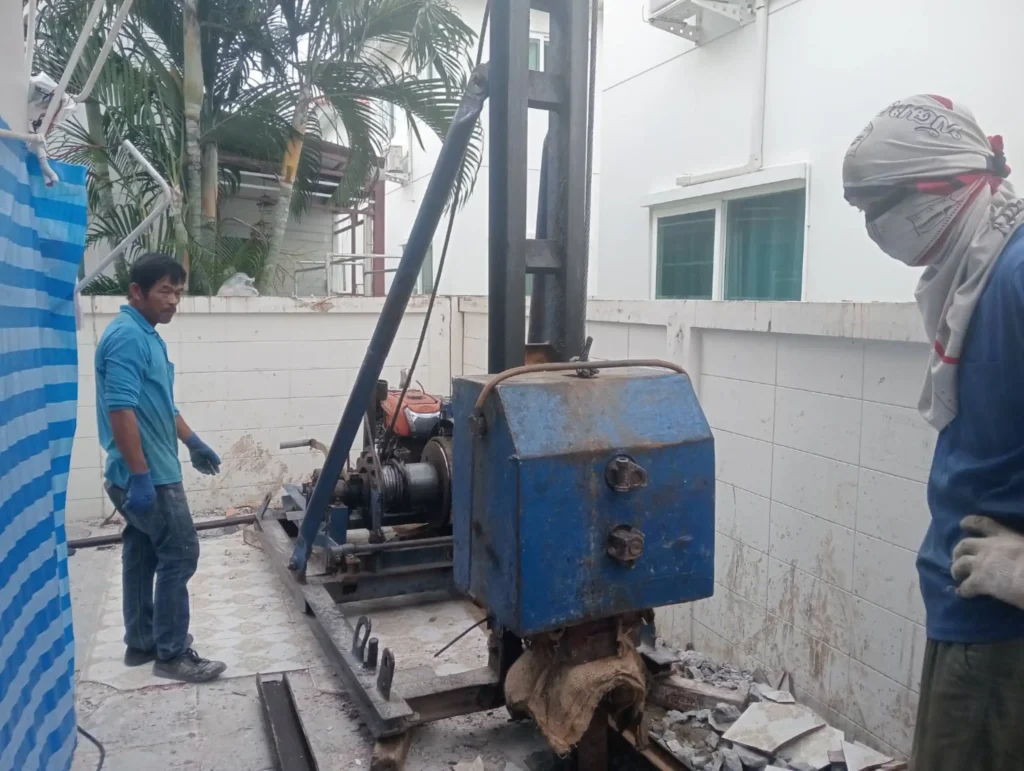

3. การตอกเสาเข็ม
- ใช้เครื่องตอกเสาเข็มที่มีแรงตอกเหมาะสมกับขนาดของเข็ม
- ความลึกและจำนวนครั้งของการตอกต้องเป็นไปตามแบบ
- ไม่ควรตอกแรงเกินไปหรือเร็วเกินไปเพื่อลดการแตกร้าวของเข็ม
4. การตรวจสอบการจมตัวของเสาเข็ม (Set per Blow)
- วัดค่าการจมตัวของเสาเข็มในช่วงสุดท้ายของการตอก (เช่น 10 ครั้งสุดท้าย)
- ใช้เป็นเกณฑ์วัดว่าเสาเข็มลงถึงชั้นดินแข็งหรือไม่
- ค่าที่นิยม: ไม่ควรเกิน 1–2 มม. ต่อครั้งตอกในช่วงสุดท้าย
5. บันทึกข้อมูลและทำรายงานการตอก
- จดบันทึกจำนวนครั้งที่ตอก ความลึกที่เข็มจม และ set value
- แนบรายงานผลให้เจ้าของงานและวิศวกรตรวจสอบ
ชนิดของเสาเข็มที่เกี่ยวข้องกับมาตรฐานการตอก
| ประเภทเสาเข็ม | ขนาดที่ใช้บ่อย | หมายเหตุ |
|---|---|---|
| เสาเข็มตอก (Precast Concrete Pile) | 22×22, 26×26, 30×30 ซม. | นิยมใช้ในบ้าน-อาคารทั่วไป |
| เสาเข็มเหล็ก (Steel Pile) | ขึ้นอยู่กับแบบ | เหมาะกับงานขนาดใหญ่ |
| เสาเข็มกลมแรงเหวี่ยง (Spun Pile) | Ø 30–50 ซม. | ใช้กับโรงงาน ฐานรากลึก |
| ไมโครไพล์ (Micropile) | Ø 20–25 ซม. | สำหรับงานเสริมฐานรากอาคารเดิม |
ค่าที่ควรควบคุมระหว่างการตอกเสาเข็ม
| รายการ | ค่ามาตรฐานโดยประมาณ |
|---|---|
| แนวตั้งของเสาเข็ม | ±1% จากแนวดิ่ง |
| ค่าการจมตัวในช่วงสุดท้าย (Set per Blow) | ไม่เกิน 1–2 มม./ครั้งตอก |
| ความลึกของเสาเข็ม | ตามแบบโครงสร้าง หรือจนกว่าจะถึงชั้นดินรับแรง |
ความเสี่ยงหากไม่ทำตามมาตรฐานการตอกเสาเข็ม
- เสาเข็มทรุดไม่เท่ากัน ทำให้อาคารเอียงหรือแตกร้าว
- เสาเข็มหักหรือแตกระหว่างการตอก
- น้ำหนักไม่กระจายเท่ากัน เกิดปัญหาฐานรากพัง
- อาคารเสียหายระยะยาว ซ่อมยากและมีค่าใช้จ่ายสูง
สรุป
มาตรฐานการตอกเสาเข็มคือหัวใจสำคัญที่รับประกันความมั่นคงของโครงสร้างทั้งหมด การวางแผนและดำเนินการให้ถูกต้องตั้งแต่การเตรียมพื้นที่ การตอก ไปจนถึงการตรวจสอบหลังตอก จะช่วยลดปัญหาทรุดตัวในระยะยาวและทำให้โครงสร้างอาคารปลอดภัย แข็งแรง และใช้งานได้ยาวนาน
